在航空航天制造、测试与运行维护环节，对距离、位移、间隙的测量往往要求高精度、高可靠性及环境适应性。激光测距传感器因其非接触、响应快、抗电磁干扰等特点，已被逐步应用于飞机总装、卫星测试、无人机引导、发动机监测及火箭回收等场景。

以下结合西曼传感（Siman）部分激光测距产品的技术参数，梳理其在航空航天典型场景中的适配方案与选型参考。

一、飞机大部件自动对接装配

场景特点
机翼、机身等大型部件对接间隙需控制在±0.2 mm以内，传统人工测量效率较低，且装配线存在振动、气流等干扰。

适配产品：SDG系列激光位移传感器

• 量程：25 mm / 35 mm / 65 mm / 135 mm / 280 mm / 600 mm（可选）

• 重复精度：10 μm

• 线性度：±0.1% F.S.

• 输出：RS485 / 4~20 mA / PNP/NPN

• 响应时间：1.5 ms / 5 ms / 10 ms 可设

• 光源：655 nm 红光，Class 2

选型说明
SDG采用CMOS影像传感器与专用算法，适用于对接面轮廓扫描及间隙测量。多台传感器可并联使用，数据通过RS485上传至控制系统，配合执行机构实现自动微调。

二、卫星太阳翼展开测试

场景特点
卫星太阳翼在真空、高低温交替环境下缓慢展开，需多点同步监测展开角度、到位时间及锁紧状态，传感器须满足真空放气要求。

适配产品：航天级定制激光测距模块（基于SDM/SDB平台改造）

• 温度范围：-196℃～+125℃（真空兼容设计）

• 材料：无有机材料，光学窗口为熔融石英

• 放气指标：符合NASA TML <1.0% 标准

• 量程：根据测试距离可选0.05~20 m / 0.05~50 m等

选型说明
在真空热试验舱内安装多点激光模块，同步输出距离数据，用于验证机构可靠性。模块支持UART/IIC通信，便于与舱外数据采集系统连接。

三、无人机/eVTOL自动起降引导

场景特点
无人机或eVTOL需在移动平台（如舰船甲板）上精准降落，要求传感器抗强光干扰、响应快、体积小。

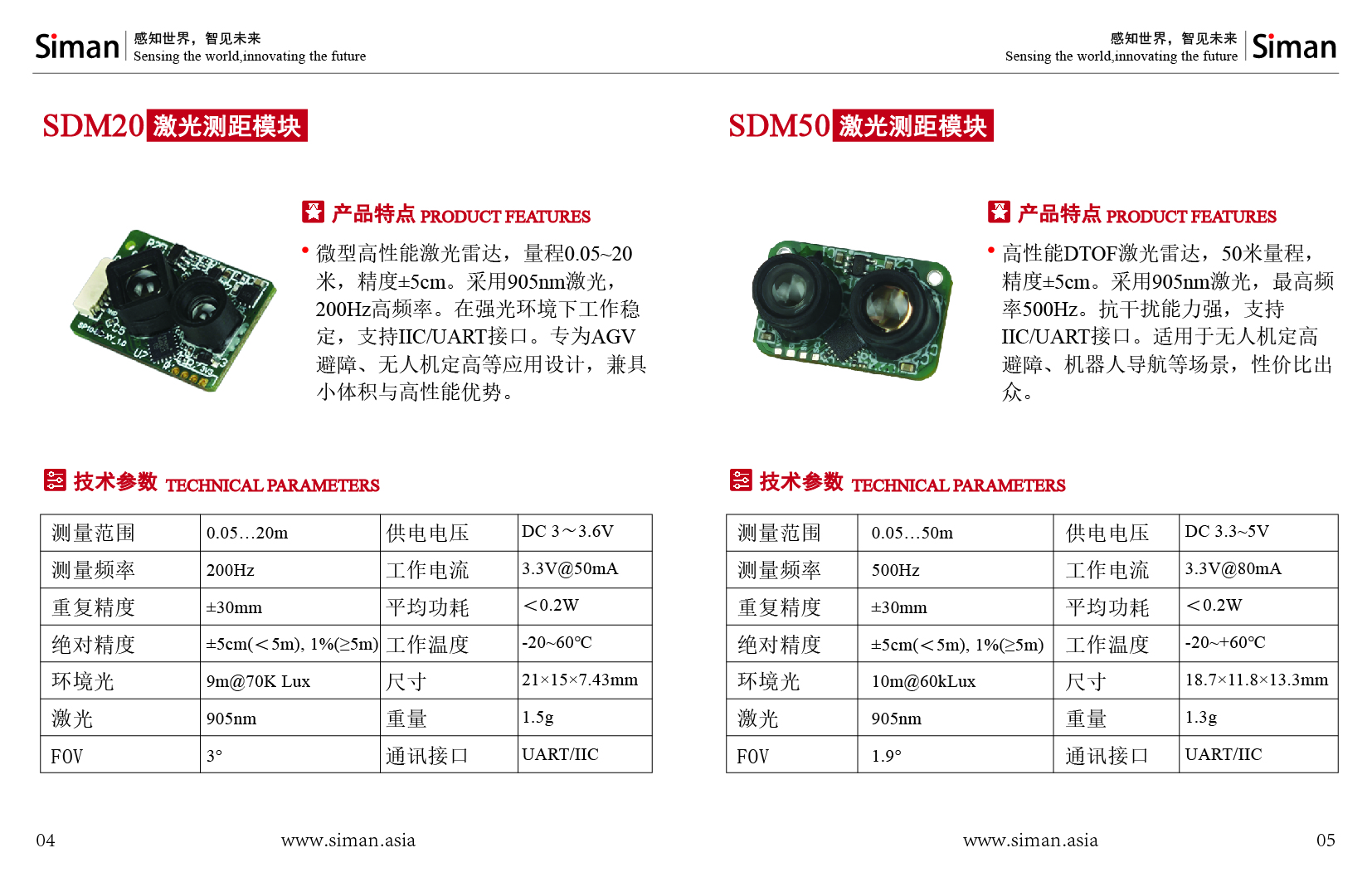

适配产品：SDM20 / SDM50 微型ToF测距模组

• 量程：SDM20 0.05~20 m（90%反射率），SDM50 0.05~50 m（90%反射率）

• 精度：±5 cm（<5 m），1%（≥5 m）

• 频率：最高200 Hz（SDM20），500 Hz（SDM50）

• 抗环境光：9 m@70 kLux（SDM20），10 m@60 kLux（SDM50）

• 尺寸重量：21×15×7.43 mm / 1.5g（SDM20）；18.7×11.8×13.3 mm / 1.3g（SDM50）

• 接口：UART / IIC

选型说明
在起降平台部署多个SDM模组，测量相对高度及水平偏移，数据融合飞控系统，实现激光辅助着陆。小尺寸、轻重量适合无人机挂载或平台集成。

四、发动机叶片间隙在线监测

场景特点
航空发动机转子与机匣间叶尖间隙（0.3~1.0 mm）需实时监测，传感器须耐受高温（>300℃）、振动及油污。

适配产品：高温型激光测距传感器（定制开发，基于SDF/SDB平台改造）

• 耐温：机匣内壁嵌入，耐温>300℃（蓝宝石保护窗 + 水冷结构）

• 信号传输：光纤引出，避免高温区电子器件失效

• 量程：根据间隙范围可选0~10 mm / 0~50 mm

• 精度：±5 μm ~ ±20 μm（视量程而定）

选型说明
该技术原多由GE、Rolls-Royce掌握，目前国产方案已进入验证阶段。通过嵌入式安装，实时监测热态间隙变化，为发动机健康管理（EHM）提供数据支持。

五、火箭垂直回收姿态校正

场景特点
火箭回收最后阶段需精确测量箭体与着陆台的距离及相对姿态，传感器须抗冲击、防爆、响应快。

适配产品：SDB系列远距离激光测距传感器 / SDC高精度系列

• SDB典型型号：SDB-100（0.05~100 m）、SDB-200（0.05~200 m）、SDB-600（0.05~600 m）

• 精度：±10 cm（<10 m），1%（≥10 m）

• 频率：1 Hz~10 kHz（视型号）

• 输出：RS485 / 4~20 mA / 2路开关量

• 激光：905 nm，Class 1

• 防护：IP65，防爆设计可选

• SDC系列：SDC-30/60/100（0.03~30/60/100 m）

• 精度：±1 mm

• 频率：1~100 Hz

• 输出：RS485 / 4~20 mA / 2路开关量

选型说明
在着陆场周边部署多台长距激光测距仪（如SDB-600）获取箭体底部距离，结合多点数据解算俯仰/滚转角度；近距离段可选用SDC系列获得毫米级精度。传感器需满足抗冲击（IEC 60068-2-27）及防爆认证（Ex d IIC T6）。

六、其他可用产品系列速查

七、结语

激光测距传感器在航空航天领域的应用，关键在于参数的匹配性与环境适应性。西曼传感提供从微型ToF模组到远距离高精度整机的多个产品系列，部分型号可根据航天需求进行真空兼容、宽温域、无放气等定制。具体选型需结合实际测量距离、精度要求、接口方式及环境条件综合评估。

如需进一步技术资料或选型支持，可联系西曼传感技术有限公司。
